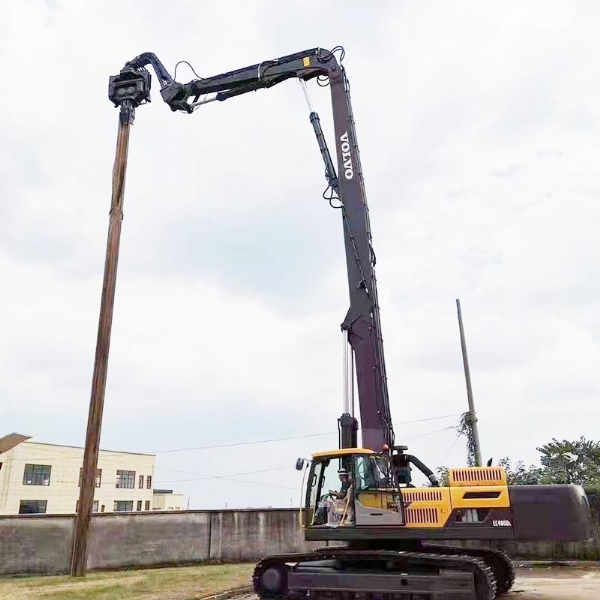

挖掘機打樁臂
打樁臂專用于挖掘機打樁而配置的臂，與挖掘?qū)Ｓ玫拇蟊塾袇^(qū)別，打樁臂為直臂，利于舉高，配有一節短小臂，打樁錘彎臂可與小臂連接，更好的操控打樁錘的起樁與壓樁作業。
挖掘機打樁臂適用范圍：適用于我國大部分地區，是建筑、高等公路、鐵路、機場、橋梁、港口、碼頭等基礎施工的理想設備。
一. 挖掘機打樁臂特點:
1、不改變?cè)型诰驒C(jī)的使用性能;
2、采用高強度鋼板制造;
3、極大提供工作范圍;
4、方便與客戶現有挖掘機安裝。
二. 原理與工程應用范圍
操作原理:
1.高頻液壓振動打樁機內置兩只偏心軸，采液壓馬達驅動，產生旋轉及垂直激振力，透過減振橡膠塊后，維持一定的振幅，能夠應付各種類型的土質與打樁要求。
2.激振力是與偏心軸尺寸和振動次數平方成正比，制作的偏心軸均經過詳細計算與測試，能夠兼顧強大的激振力和材料特性，不但能滿足工作需要，同時保證了機械可靠度。
施工原理:
振動式沉拔樁錘是利用其高頻振動，以度振動樁身，將機械產生的垂直振動傳給樁體，導致樁周圍的土體結構因振動發生變化，強度降低。樁身周圍土體液化，減少樁側與土體的摩擦阻力，然后以挖機下壓力、振動沉拔錘與樁身自重將樁沉入土中。拔樁時，在一邊振動的情況下，以挖機上提力將樁拔起。打樁機械所需要的激振力要根據場地土層、土質、含水量及樁的種類、構造而綜合確定。振動法沉樁效率較其它工法為高，主要適用于鋼板樁、鋼管樁及長8m以內的細長混凝土預制樁。這種沉樁法適用于砂土中作業，在黏土中效果較差，必須選用較大功率的機型。
三. 產品優勢
●可打拔鋼板樁、水泥樁、鋼軌樁、鐵板、H鋼、鋼管。
●打樁及拔樁間的作業轉換快速。
●拔樁時所需之拉力較其他系統少很多。
●不會傷及鋼管樁、鋼板樁及鋼軌樁的頂部或底部
●可經常地在建筑物附近工作也不會損壞建筑物本身
●由于作業安靜且工期較短，有助于克服環保方面的問題
Product introduction
產品介紹

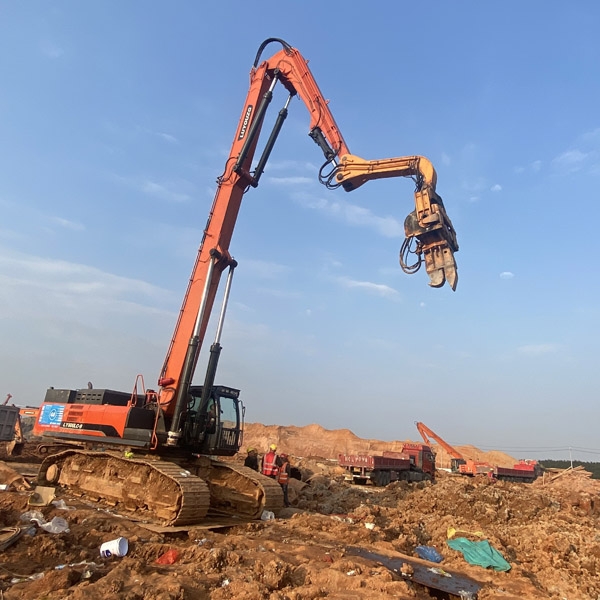

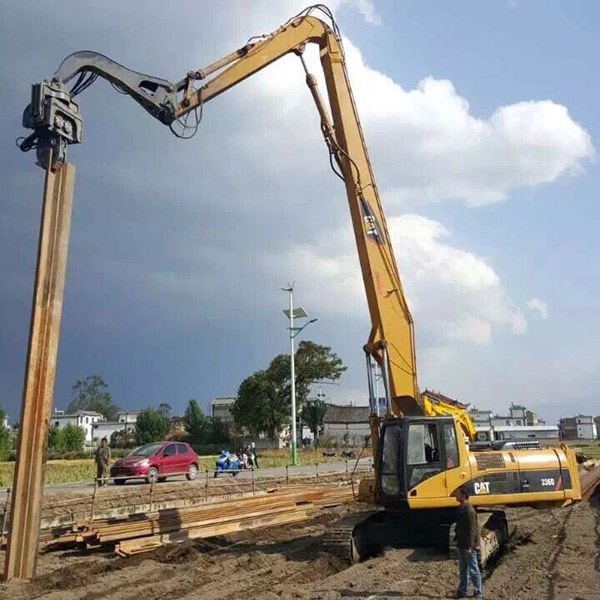

挖掘機打樁臂

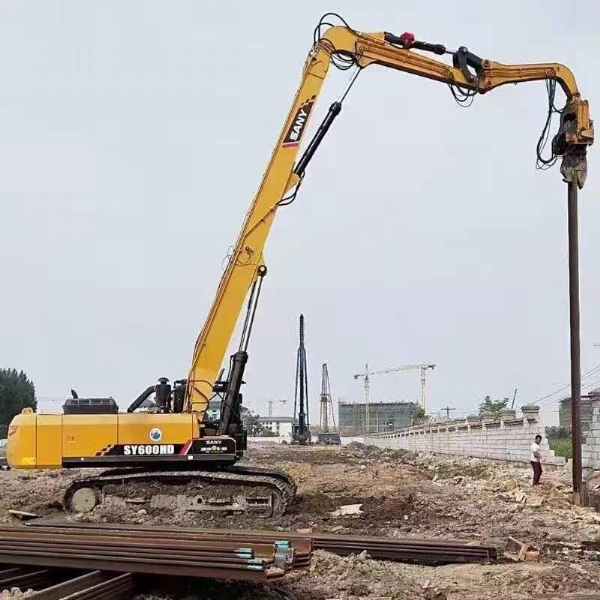

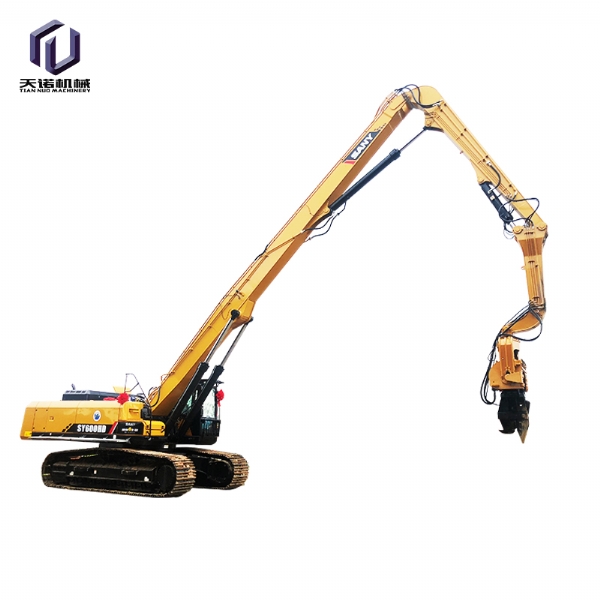

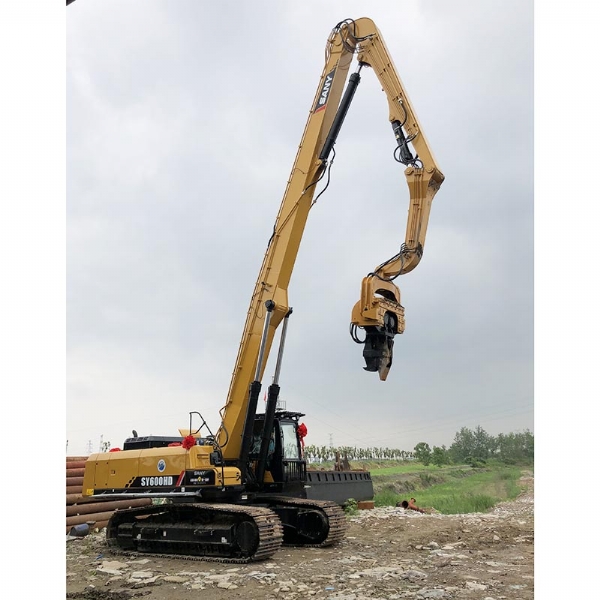

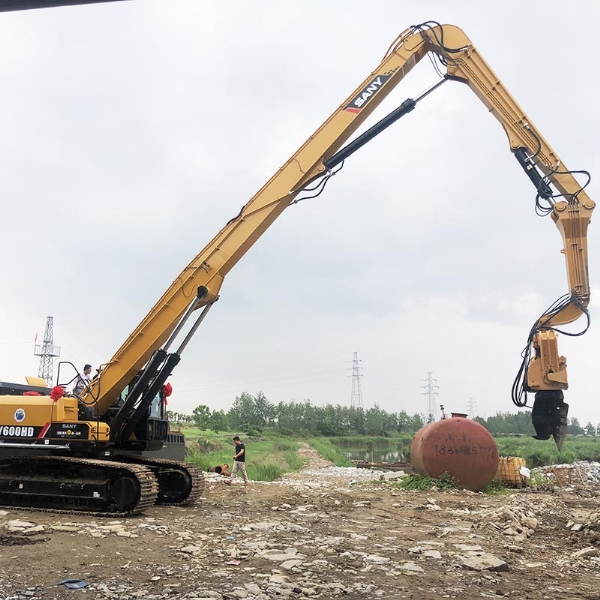

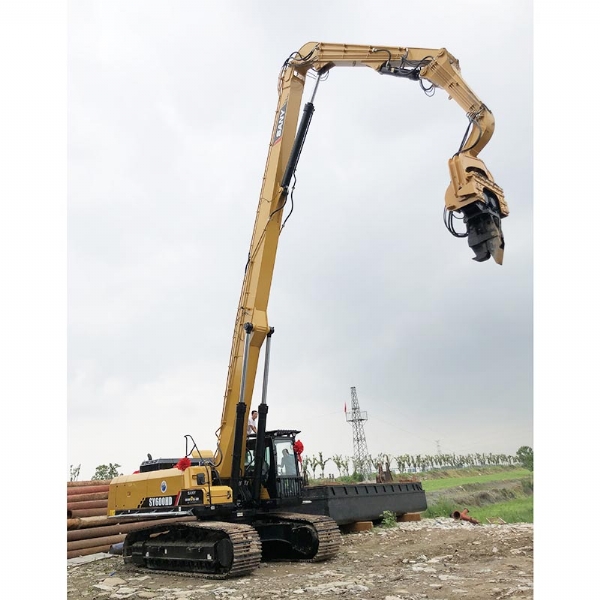

三一600 打樁臂

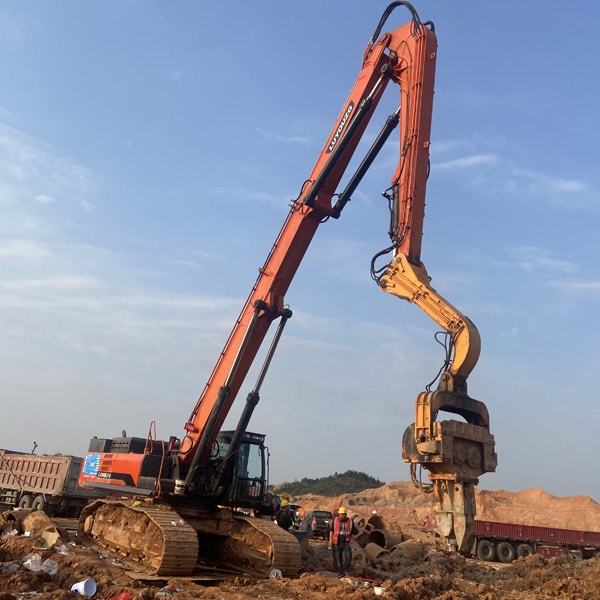

路友530 18米打樁臂
打樁臂
| 打樁臂技術參數 | |||||
| 適配挖機噸位 | Excavator tonnage | Unit | 36t | 45t | |
| 打樁臂長度 | Total length | mm | 13000 | 15000 | 18000 |
| 打樁深度 | Pile driving depth | mm | 12500 | 14500 | 17500 |

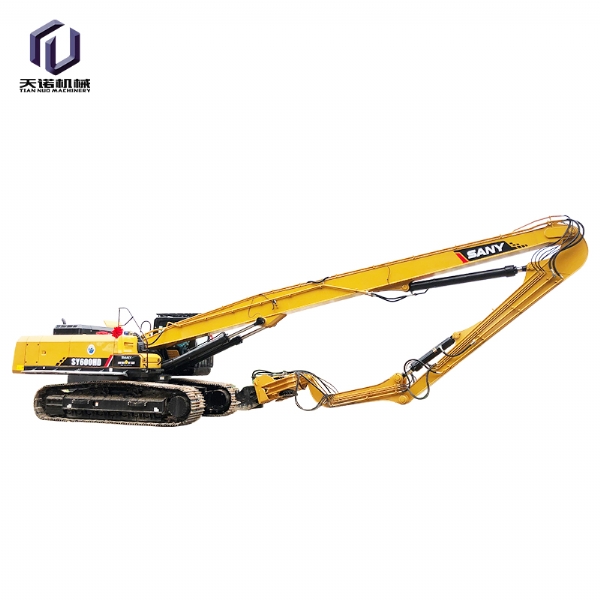

| 運輸長度 | Folding length | mm | 12500 | 14300 | 16500 |
| 運輸高度 | Transport height | mm | 3100 | 3100 | 3380 |
| 小臂長度 | Stick length | mm | 4000 | 4000 | 4500 |
| 大臂長臂 | Boom length | mm | 9000 | 11000 | 13500 |
| 增加配重 | Extra Counter weigh | T | 后移40 | 后移60 | 后移60 |
| 前端工作裝置重量 | Max weight of attachments | T | 2.8 | 2.8 | 3.5 |
